Introdução
Quando uma usina solar é integrada a uma bateria, existem diferentes maneiras de conectar esses equipamentos. Entre elas, a arquitetura DC-coupled solar, também conhecida como acoplamento em corrente contínua, vem ganhando atenção por permitir uma integração mais direta entre geração fotovoltaica e armazenamento.
O conceito parece técnico, mas pode ser resumido de forma simples: painéis solares e bateria compartilham parte da infraestrutura do lado DC antes da conversão final para corrente alternada.
Dessa forma, a arquitetura se diferencia daquela em que o sistema fotovoltaico e a bateria possuem caminhos independentes para AC. Essa diferença, embora pareça apenas uma questão de engenharia elétrica, pode influenciar eficiência, custos, aproveitamento do clipping, utilização dos inversores e estratégia de despacho.
Além disso, à medida que o armazenamento passa a fazer parte dos projetos solares desde a fase de concepção, a escolha da arquitetura elétrica ganha importância.
Não se trata apenas de escolher uma bateria. É necessário definir como solar, bateria e inversores vão conversar eletricamente e como esses equipamentos serão coordenados durante a operação.
AC-coupled e DC-coupled: quais são as diferenças?
Existem duas arquiteturas principais para integrar geração solar e armazenamento: AC-coupled e DC-coupled.
AC-coupled
Na configuração AC-coupled, o sistema fotovoltaico possui seu próprio inversor, enquanto a bateria conta com seu sistema de conversão.
Os dois sistemas se conectam pelo lado de corrente alternada. Assim, a bateria pode ser integrada à infraestrutura existente sem que seja necessário reconstruir toda a arquitetura DC da usina.
Por isso, essa configuração pode ser bastante flexível, especialmente quando o objetivo é adicionar armazenamento posteriormente a uma usina solar que já está em operação.

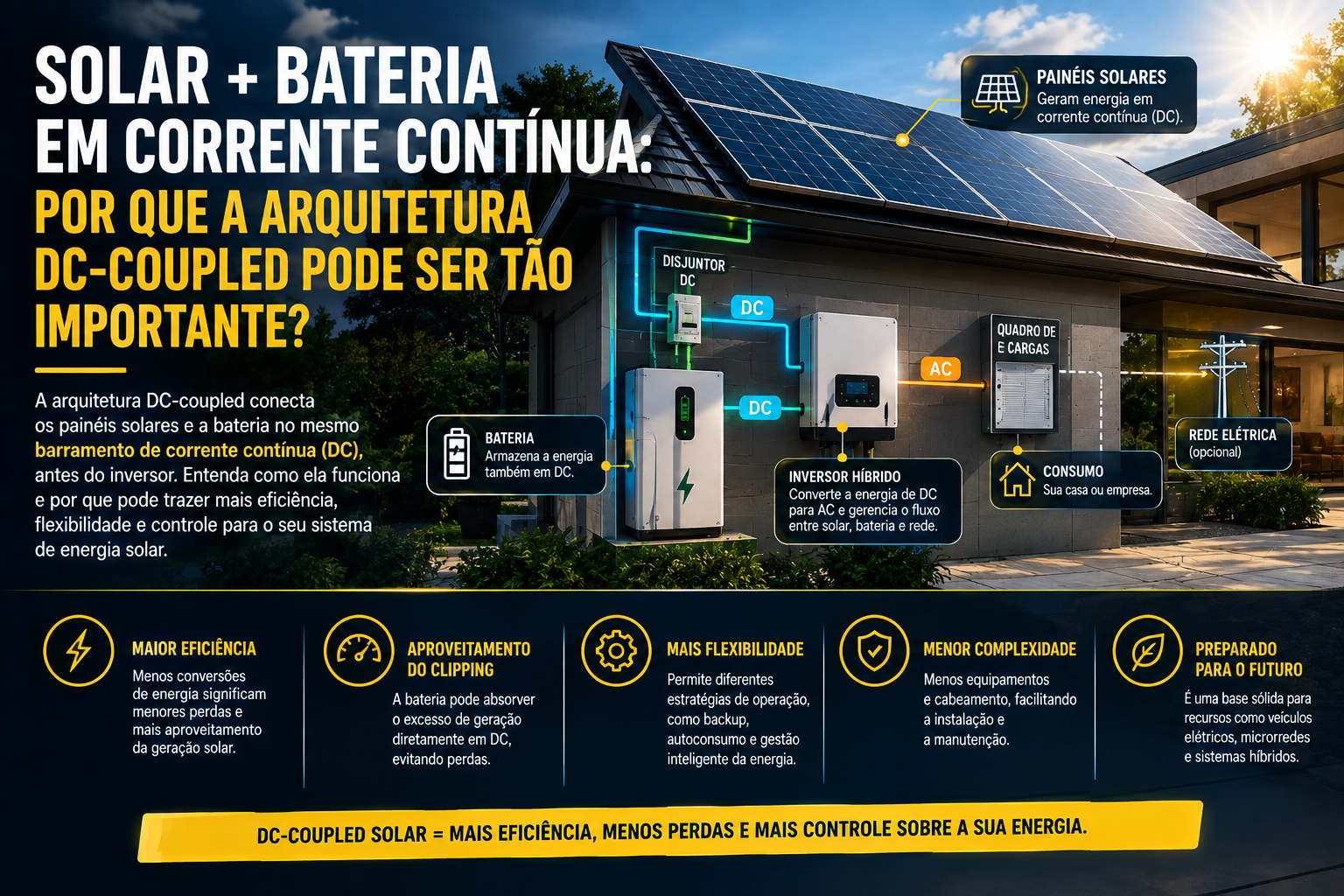

DC-coupled
Já na arquitetura DC-coupled, a geração solar e a bateria ficam conectadas no lado de corrente contínua antes de uma etapa compartilhada de conversão para AC.
O NREL utiliza uma arquitetura DC-coupled como representação de referência para sistemas utility-scale PV-plus-battery, incluindo uma usina solar e uma bateria de quatro horas conectadas a um inversor bidirecional compartilhado.
Portanto, a principal diferença está no ponto em que solar e armazenamento são integrados. Essa característica pode produzir consequências importantes tanto no desempenho quanto na engenharia do projeto.
Por que o DC-coupled solar pode ser interessante?
Uma das principais razões está relacionada ao clipping.
Um inversor possui uma potência máxima de saída. Entretanto, um campo fotovoltaico pode ser dimensionado com potência DC superior à capacidade AC do inversor.
Em determinados momentos, existe mais energia DC disponível do que o equipamento consegue converter para AC. Consequentemente, parte dessa energia pode deixar de ser aproveitada.
Com uma bateria conectada no lado DC, entretanto, parte desse excedente pode ser direcionada ao armazenamento.
Em vez de:
solar excedente → perdido
pode acontecer:
solar excedente → bateria → utilização posterior.
Esse é um dos principais motivos pelos quais a arquitetura DC-coupled solar desperta interesse em projetos que combinam geração fotovoltaica e armazenamento.
O que é clipping em uma usina solar?
Imagine uma usina com:
130 MW DC de módulos
e:
100 MW AC de capacidade de inversor.
Em determinados momentos, os módulos podem produzir mais energia do que o inversor consegue converter.
Nesse caso, o excesso fica limitado pela capacidade do inversor. Esse fenômeno é conhecido como clipping.
O dimensionamento DC/AC acima de 1 é comum em projetos fotovoltaicos porque permite utilizar melhor a capacidade do inversor durante diferentes períodos do dia.
No entanto, quando existe uma bateria no lado DC, surge uma possibilidade adicional: o excedente que ultrapassaria a capacidade AC pode ser armazenado.
Assim, uma parte da energia que poderia ser limitada pela capacidade de conversão pode ser aproveitada posteriormente.
O conceito é simples, mas a engenharia é complexa
Apesar de o princípio ser relativamente simples, um sistema DC-coupled precisa controlar adequadamente diversos parâmetros.
Entre eles estão:
- tensão;
- corrente;
- estado de carga;
- fluxo de energia;
- proteção;
- conversão;
- temperatura;
- limites dos equipamentos.
A bateria, portanto, não pode simplesmente “pegar” qualquer energia disponível.
O sistema precisa coordenar os diferentes fluxos elétricos e respeitar simultaneamente os limites dos módulos, inversores, baterias e demais componentes.
Por essa razão, o controle eletrônico assume um papel fundamental na operação de um sistema DC-coupled solar.
O inversor passa a ser ainda mais estratégico
Na arquitetura DC-coupled, o inversor bidirecional pode desempenhar um papel central.
Dependendo da arquitetura e da estratégia de operação, ele precisa lidar com diferentes fluxos, como:
solar → rede
solar → bateria
bateria → rede
Nesse sentido, o inversor passa a funcionar como um elemento fundamental da coordenação elétrica do sistema.
O desempenho do conjunto depende, portanto, da integração entre:
- módulos;
- bateria;
- inversor;
- controles;
- EMS;
- rede.
Além disso, a estratégia de operação precisa considerar as condições instantâneas de geração, armazenamento, demanda e conexão.
Existe uma vantagem potencial no uso compartilhado da infraestrutura
Ao compartilhar determinados equipamentos, a arquitetura DC-coupled pode reduzir a necessidade de múltiplos estágios de conversão em algumas situações.
Como consequência, isso pode melhorar a eficiência global em determinados modos de operação.
Porém, é importante evitar a afirmação de que DC-coupled é sempre mais eficiente.
A eficiência real depende de diversos fatores, incluindo:
- equipamento;
- ponto de operação;
- arquitetura;
- perdas;
- temperatura;
- estado de carga;
- estratégia de controle.
Portanto, a comparação entre AC-coupled e DC-coupled precisa ser feita projeto a projeto.
E por que não usar DC-coupled em todo lugar?
A resposta está principalmente na complexidade e nas características de cada projeto.
Quando a bateria é adicionada posteriormente a uma usina existente, por exemplo, a arquitetura AC-coupled pode ser mais simples.
Nesse cenário, não é necessário reconstruir toda a arquitetura DC da instalação. Além disso, uma arquitetura independente pode facilitar determinadas estratégias de expansão e modernização.
Por isso, o contexto do projeto precisa ser considerado antes da escolha da arquitetura.
DC-coupled é especialmente interessante em projetos novos
Quando solar e bateria são concebidos desde o início, os engenheiros podem otimizar o conjunto de forma integrada.
Nesse caso, é possível analisar simultaneamente:
- potência DC;
- potência AC;
- capacidade da bateria;
- inversor;
- transformador;
- conexão;
- perfil de geração;
- estratégia de despacho.
Dessa forma, a arquitetura pode ser planejada para que os diferentes componentes trabalhem de maneira coordenada desde o início.
Essa integração pode gerar vantagens que seriam mais difíceis de obter em uma instalação concebida originalmente apenas para geração solar.
A bateria pode ajudar a aproveitar melhor a usina
Imagine o seguinte perfil de geração:
10h: solar aumentando.
12h: geração muito elevada.
14h: geração ainda alta.
16h: solar começa a cair.
18h: demanda cresce.
Sem armazenamento, a geração acompanha principalmente a disponibilidade instantânea do sol.
Com armazenamento, entretanto, parte da energia produzida durante períodos de maior geração pode ser deslocada para horários posteriores.
Além disso, o DC-coupled solar adiciona uma possibilidade importante: capturar parte da energia que poderia ser limitada pelo inversor.
Assim, a bateria deixa de ser apenas um equipamento utilizado para armazenar energia e passa a participar diretamente da estratégia de aproveitamento da geração fotovoltaica.
A relação entre armazenamento e preços da energia
Esse tema também se conecta diretamente à discussão sobre excesso de geração e preços negativos.
Se a eletricidade possui baixo valor durante determinados horários, armazenar energia pode ser mais interessante do que simplesmente exportar toda a produção naquele momento.
Nesse caso, o sistema pode:
carregar quando há abundância
e:
descarregar quando existe maior necessidade ou valor econômico.
Consequentemente, a bateria passa a funcionar como uma ferramenta de flexibilidade temporal.
A IEA destaca justamente o uso de baterias para deslocar geração renovável para períodos de maior demanda e oferecer flexibilidade ao sistema.
O DC-coupled pode reduzir o desperdício energético?
Esse é um dos principais argumentos associados à arquitetura.
Isso não significa, entretanto, que todo clipping será eliminado ou que toda energia excedente será necessariamente armazenada.
Ainda assim, existe uma possibilidade maior de aproveitar energia que, sem armazenamento, poderia ser limitada pela capacidade de conversão.
Esse aspecto se torna especialmente relevante à medida que os projetos aumentam o tamanho do campo fotovoltaico em relação à capacidade AC.
Portanto, quanto maior for a diferença entre a potência DC instalada e a capacidade de conversão, mais importante pode ser analisar cuidadosamente como os excedentes serão tratados.
E a bateria de quatro horas?
Uma configuração bastante estudada combina:
solar + bateria de 4 horas + inversor compartilhado.
O NREL utiliza esse conceito em suas representações técnico-econômicas de sistemas PV-plus-battery.
Isso não significa que quatro horas sejam obrigatórias.
Na realidade, a duração adequada dependerá da aplicação, da estratégia de operação, da potência instalada e das necessidades do sistema.
Ainda assim, o exemplo mostra uma mudança importante: o armazenamento está deixando de ser um equipamento isolado para fazer parte da arquitetura da usina desde o início.
>>> CURSO COMPLETO DE ENERGIA SOLAR OFF GRID <<<
O DC-coupled pode ajudar no dimensionamento da conexão?
Potencialmente.
Se uma usina possui uma conexão AC limitada, o armazenamento pode ajudar a administrar quando a energia será exportada.
Porém, é necessário cuidado com essa interpretação.
A bateria não aumenta automaticamente a capacidade de conexão.
Ela pode melhorar a utilização da infraestrutura existente, dependendo das condições operacionais e dos limites técnicos envolvidos.
Portanto, a capacidade efetiva de conexão continua sujeita às características e restrições da rede.
Essa arquitetura também pode reduzir determinadas perdas
Cada conversão de energia possui perdas.
Se a energia percorre uma sequência como:
DC → AC → DC → AC
existem múltiplas etapas de conversão.
Por outro lado, uma arquitetura que permita determinados fluxos permanecerem no domínio DC por mais tempo pode reduzir conversões em situações específicas.
Entretanto, isso não significa que exista um ganho automático de eficiência.
A eficiência precisa ser calculada considerando toda a arquitetura, os equipamentos utilizados, os pontos de operação e as perdas associadas.
Em outras palavras, a avaliação deve considerar o sistema completo, e não apenas uma etapa isolada da conversão.
O papel do EMS no sistema DC-coupled
O Energy Management System (EMS) é fundamental para coordenar a operação do sistema.
De acordo com a estratégia adotada, o EMS pode determinar quando:
- carregar;
- descarregar;
- limitar geração;
- exportar;
- reservar energia.
Para tomar essas decisões, o sistema pode utilizar informações como:
- previsão solar;
- preço;
- demanda;
- estado da bateria;
- restrições da rede;
- disponibilidade do sistema.
Dessa maneira, o BESS deixa de ser apenas um equipamento de armazenamento e passa a funcionar como um recurso operacional.
Além disso, a inteligência do EMS permite coordenar diferentes objetivos, como aproveitar excedentes, preservar a bateria, atender restrições da rede e definir o momento mais adequado para a descarga.
DC-coupled também pode complicar a manutenção
Quanto mais integrada for a arquitetura, maior tende a ser a necessidade de profissionais capazes de compreender diferentes áreas do sistema.
É necessário conhecer aspectos relacionados a:
- eletrônica de potência;
- fotovoltaica;
- baterias;
- controle;
- proteção;
- comunicação.
Por um lado, a integração pode trazer vantagens operacionais.
Por outro, ela exige maior capacidade técnica para diagnóstico, manutenção e gerenciamento dos diferentes componentes.
Assim, a qualificação da equipe também precisa entrar na análise econômica e operacional do projeto.
E em uma usina existente?
Aqui, a resposta pode ser diferente.
Se a usina já possui:
- inversores;
- estruturas;
- cabeamento;
- transformadores;
- proteção;
pode ser mais simples adicionar a bateria no lado AC.
Isso ajuda a explicar por que projetos de retrofit frequentemente utilizam a arquitetura AC-coupled.
Já uma usina nova pode ser planejada desde o início para aproveitar as características do DC-coupled solar, permitindo que geração, armazenamento e conversão sejam considerados conjuntamente durante a engenharia.
AC-coupled ou DC-coupled: a escolha depende do objetivo
Não existe uma arquitetura universalmente superior.
A escolha depende das características da usina, do momento em que o armazenamento será instalado, dos equipamentos disponíveis e da estratégia operacional desejada.
AC-coupled pode ser interessante quando:
- a usina já existe;
- o armazenamento será adicionado posteriormente;
- a flexibilidade de expansão é importante;
- os equipamentos precisam operar de forma mais independente.
DC-coupled pode ser interessante quando:
- solar e bateria são projetados juntos;
- existe interesse em aproveitar clipping;
- a integração elétrica é planejada desde o início;
- o projeto busca otimizar os fluxos DC e AC.
Portanto, a decisão deve considerar não apenas o custo inicial, mas também operação, manutenção, eficiência, expansão, conexão e estratégia de despacho.
A tendência é de projetos cada vez mais integrados
A evolução do mercado aponta para sistemas híbridos.
Em vez de pensar apenas em:
usina solar + bateria adicionada depois
começamos a pensar em:
usina solar com armazenamento como um único ativo energético.
Essa mudança altera o projeto desde a fase de engenharia.
Consequentemente, a bateria deixa de ser apenas um acessório instalado posteriormente e passa a fazer parte da estratégia de geração, armazenamento e entrega de energia.
Nesse contexto, a escolha entre AC-coupled e DC-coupled deixa de ser apenas uma decisão sobre conexão elétrica. Ela passa a fazer parte da própria estratégia de operação da usina.
O Brasil também está entrando nessa fase
O interesse brasileiro por armazenamento está crescendo e começa a aparecer em projetos de maior escala.
A EPE registrou 6.091 projetos, somando 296.807 MW, cadastrados nos leilões de reserva de capacidade de 2026 para sistemas de armazenamento em baterias. É importante destacar que esses números representam projetos cadastrados, e não necessariamente projetos que serão habilitados ou efetivamente construídos.
Ainda assim, o volume de projetos cadastrados mostra a dimensão do interesse pelo armazenamento.
À medida que novos empreendimentos forem desenvolvidos, decisões relacionadas à arquitetura elétrica, incluindo AC-coupled e DC-coupled, tendem a ganhar importância.
Além disso, o crescimento do armazenamento pode aumentar a necessidade de projetos capazes de combinar geração, flexibilidade e gerenciamento inteligente da energia.
O futuro será híbrido
A tendência mais importante talvez não seja escolher entre solar e bateria.
É combinar os dois de maneira estratégica.
Uma usina híbrida pode:
produzir energia solar
armazenar excedentes
reduzir limitações
entregar energia posteriormente
fornecer flexibilidade
melhorar a utilização da conexão
Dessa forma, a usina deixa de ser pensada apenas como uma instalação de geração e passa a funcionar como um ativo energético capaz de produzir, armazenar e administrar energia em diferentes momentos.
Conclusão
A arquitetura DC-coupled solar mostra que a integração entre energia solar e armazenamento vai muito além de simplesmente colocar uma bateria ao lado dos painéis.
Na prática, a forma como os equipamentos são conectados pode determinar fatores importantes do projeto, como:
- aproveitamento do clipping;
- eficiência;
- custos;
- utilização dos inversores;
- estratégia de despacho;
- complexidade operacional.
Em projetos novos, a arquitetura pode ser planejada desde o início para que solar, bateria e conversão trabalhem como um único sistema.
Por outro lado, em projetos existentes, o AC-coupled pode continuar sendo uma alternativa mais prática, principalmente quando o objetivo é adicionar armazenamento sem reconstruir toda a infraestrutura existente.
Portanto, a escolha precisa considerar engenharia, economia, operação e características da rede.
O ponto central é que a bateria está deixando de ser um equipamento separado da usina solar. Ela começa a fazer parte da própria arquitetura da geração e da estratégia de operação do sistema.
Além disso, quanto mais o armazenamento crescer, mais importante será decidir não apenas qual bateria instalar, mas também como conectá-la ao sistema.
Em outras palavras, o futuro da integração entre energia solar e armazenamento não depende somente da evolução das baterias. A arquitetura que conecta esses equipamentos também será fundamental para definir como as usinas fotovoltaicas poderão gerar, armazenar e entregar energia.
