Como projetar um sistema solar off-grid completo: arquitetura técnica passo a passo

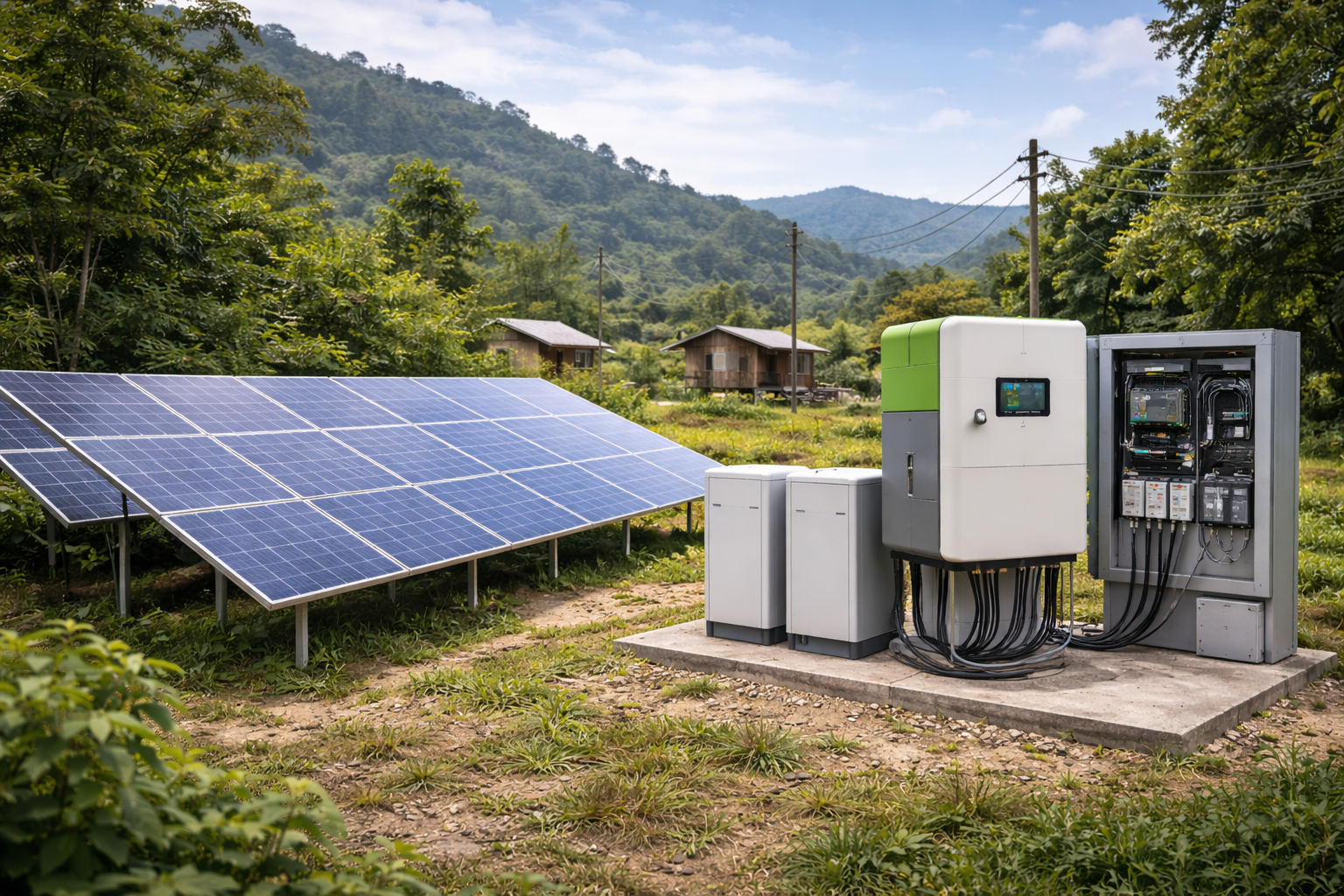

Introdução – projetar um sistema solar off-grid completo

Projetar um sistema solar off-grid completo exige muito mais do que apenas escolher painéis e baterias. Trata-se de uma arquitetura energética integrada, onde cada componente precisa ser corretamente dimensionado e compatível com os demais para garantir:

• autonomia energética real
• segurança elétrica
• eficiência operacional
• vida útil dos equipamentos
• estabilidade de fornecimento

Erros de projeto são a principal causa de falhas em sistemas off-grid. Por isso, este guia técnico apresenta a arquitetura completa passo a passo, do levantamento de carga até as proteções elétricas.

      1.Etapa 1 — Levantamento detalhado de cargas

Todo projeto começa pelo consumo.

Você deve mapear:

• potência de cada equipamento (W)
• horas de uso por dia
• simultaneidade de operação
• cargas com motor (pico de partida)
• cargas críticas vs não críticas

Exemplo simplificado:

Base de todo o dimensionamento.

      2.Etapa 2 — Definir autonomia desejada para projetar um sistema solar off-grid completo

Autonomia = quanto tempo o sistema deve operar sem sol.

Recomendações:

Isso define o tamanho do banco de baterias.

>>> CURSO COMPLETO DE ENERGIA SOLAR OFF GRID <<<

      3.Etapa 3 — Dimensionamento do banco de baterias

Fórmula:

Energia diária × dias ÷ (DoD × eficiência)

Exemplo:

• 7 kWh/dia
• 2 dias
• DoD LiFePO4 = 0,9
• eficiência = 0,95

7.000 × 2 ÷ (0,9 × 0,95) = 16.374 Wh

Banco recomendado: ~16–18 kWh

      4.Etapa 4 — Dimensionamento dos painéis para projetar um sistema solar off-grid completo

Agora dimensionamos geração.

Fórmula:

Consumo diário ÷ HSP ÷ 0,8

(HSP = horas de sol pleno)

Exemplo — HSP = 5,5:

7.000 ÷ 5,5 ÷ 0,8 = 1.590 Wp

~1,6 kWp

Com módulos 550W:

3 módulos (mínimo)

Recomenda-se margem → 4 módulos

      5.Etapa 5 — Escolha do inversor para projetar um sistema solar off-grid completo

O inversor é o centro da arquitetura.

Dimensionamento:

Soma das cargas simultâneas × 1,3

Exemplo:

• cargas simultâneas = 2.500 W

2.500 × 1,3 = 3.250 W

Inversor recomendado: 3–4 kW

Critérios técnicos essenciais:

• onda senoidal pura
• suporte a pico de partida
• compatível com tensão do banco (48V padrão)
• MPPT integrado (preferencial)
• monitoramento remoto

      6.Etapa 6 — Controlador de carga (se não integrado)

Se o inversor não tiver MPPT interno:

Escolher controlador com:

• corrente ≥ corrente do arranjo
• tensão compatível
• MPPT (não PWM em sistemas médios/grandes)

      7.Etapa 7 — Arquitetura elétrica básica (fluxo)

Estrutura típica:

PAINÉIS → STRING BOX DC → MPPT → BANCO DE BATERIAS → INVERSOR → QUADRO AC → CARGAS

Com proteções em ambos os lados.

      8.Etapa 8 — Proteções elétricas obrigatórias

Lado DC

• disjuntor DC
• DPS DC
• fusíveis de string
• chave seccionadora

Lado AC

• disjuntor AC
• DPS AC
• DR (quando aplicável)
• aterramento correto

Proteção não é opcional — é requisito de segurança.

      9.Etapa 9 — Aterramento e equipotencialização

Todo sistema off-grid deve ter:

• haste de aterramento
• barramento de terra
• equipotencialização de estruturas
• aterramento de carcaças

Isso protege contra surtos e falhas.

      10.Etapa 10 — Setorização de cargas

Boa prática: separar:

Cargas críticas

• geladeira
• iluminação
• comunicação

Cargas não críticas

• tomadas gerais
• cargas de conforto

Permite gestão energética inteligente.

      11.Erros críticos de projeto (muito comuns)

      Subdimensionar bateria

      Ignorar pico de motores

      Misturar baterias diferentes

      Não prever expansão

      Usar inversor fraco

      Eliminar proteções

      Não considerar temperatura ambiente

Esses erros reduzem drasticamente a confiabilidade.

       12.Arquitetura moderna recomendada (2026)

Projetos atuais priorizam:

• banco LiFePO4
• inversor híbrido mesmo em off-grid
• monitoramento online
• arquitetura modular
• expansão futura planejada
• compatibilidade com micro-rede

Conclusão – projetar um sistema  solar off-grid completo

Projetar um sistema solar off-grid completo é um exercício de engenharia aplicada. Cada etapa — consumo, baterias, painéis, inversor e proteções — precisa estar tecnicamente alinhada para garantir autonomia, segurança e desempenho.

Com metodologia correta e arquitetura bem definida, sistemas off-grid podem operar por décadas com alta confiabilidade, tornando-se base sólida para autonomia energética residencial, rural e comunitária.
